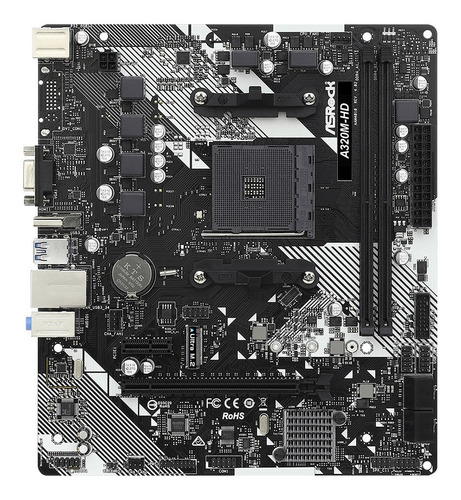

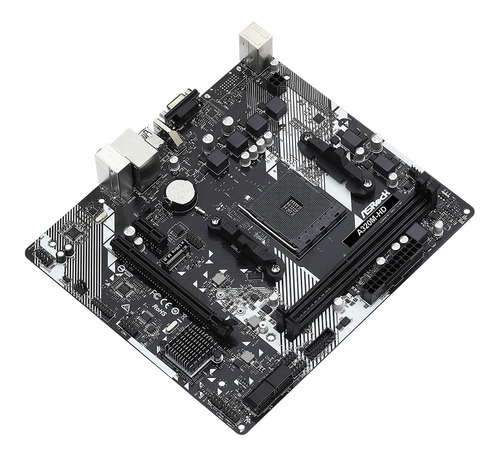

Placa Mae Asrock Am4 A320m-hd R4.0

Descrição

Recursos Únicos: ASRock Super Alloy
- PCB de Fibra de Vidro de Alta Densidade
- PCB Black Safira
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)
Live Update & APP Shop ASRock
CPU
- Suporta APUs AMD Soquete AM4 Série-A (Bristol Ridge) e CPUs Série Ryzen (Summit Ridge, Raven Ridge e Pinnacle Ridge)
- Design Power Phase 6
- Suporta CPU de até 105W
Chipset
- AMD Promontory A320
Memória
- Tecnologia de memória DDR4 Dual Channel
- 2 x slots DDR4 DIMM
- CPUs AMD série Ryzen (Pinnacle Ridge) suportam memória DDR4 3200+ (OC) / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer *
- CPUs AMD série Ryzen (Summit Ridge) suportam memória DDR4 3200+ (OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer *
- CPUs AMD série Ryzen (Raven Ridge) suportam memória DDR4 3200+ (OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer *
- APUs AMD Série-A de 7ª Geração suportam memória DDR4 2400 / 2133 não-ECC, sem-buffer *
- Capacidade máxima de memória do sistema: 32GB **

*Para CPUs da Série Ryzen (Raven Ridge), o ECC é suportado apenas com CPUs PRO.

**Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows 32-bit. No Windows 64-bit com CPU de 64-bit, não existe esta limitação.

BIOS
- BIOS de 128Mb AMI UEFI Legal com Interface Gráfica
- Suporta "Plug e Play"
- Compatível com eventos de despertar ACPI 5.1
- Suporta jumperfree
- Suporta SMBIOS 2.3
- Multi-ajuste de Voltagem DRAM
Gráficos
- Gráficos AMD Radeon Série Vega integrados nas APUs Série Ryzen *
- Gráficos AMD Radeon Série-R Integrados na APU Série-A *
- DirectX 12, Pixel Shader 5.0
- Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB. **
- Dupla Saída Gráfica: suporta portas D-Sub e HDMI através de controladoras de tela independentes
- Suporta HDMI com resolução máxima de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Suporta D-Sub com resolução máxima de 2048x1536 @ 60Hz
- Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI (Monitor HDMI compatível necessário)
- Suporta HDCP com a Porta HDMI
- Suporta reprodução Full HD 1080p de Blu-ray (BD) com as porta HDMI

*O suporte pode variar dependendo da CPU

**A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.
Áudio
- Áudio HD 7.1 Canais (Codec de Áudio Realtek ALC887) *
- Suporta Surge Protection

*Para configurar o Áudio HD 7.1 Canais, é necessário utilizar um modulo de áudio HD do painel frontal e ativar o recurso áudio de multi-canal no driver de áudio.
Rede
- Rede PCIE 1x Gigabit 10/100/1000 Mb/s
- Realtek RTL8111H
- Suporta Wake-On-LAN
- Suporta Proteção Contra Raios/ESD
- Suporta Eficiencia de Energia Ethernet 802.3az
- Suporta PXE
Slots
CPUs AMD série Ryzen (Summit Ridge e Pinnacle Ridge)
- 1 x slot PCI Express 3.0 x16 (PCIE2: modo x16) *
APUs AMD 7ª Série-A
- 1 x slot PCI Express 3.0 x16 (PCIE2: modo x8) *
CPUs AMD série Ryzen (Raven Ridge)
- 1 x slot PCI Express 3.0 x16 (PCIE2: modo x8)(Se você utilizar a APU Athlon 200GE, o slot PCIE2 irá operar em modo x4.) *

- 1 x slot PCI Express 2.0 x1

*SSD NVMe como discos de boot
Armazenamento
- 4 x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10) , NCQ, AHCI e Hot Plug
- 1 x Soquete Ultra M.2, suporta módulos M Key 2242/2260/2280 M.2 SATA3 6.0 Gb/s e módulos M.2 PCIe até Gen3 x4 (32 Gb/s) (com CPU Série Ryzen, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb/s) (with A-Series APU e Athlon 200GE APU) *

* SSD NVMe como discos de boot
Conectores
- 1 x conector para COM
- 1 x Conector TPM
- 1 x Conector de Speaker e Intrusão do Gabinete
- 1 x conector de Ventoínha da CPU (4-pin) *
- 2 x Conectores de Ventoínha do Gabinete (1 x 4-pin, 1 x 3-pin) **
- 1 x Conector de energia ATX 24 pinos
- 1 x Conector de energia 12V 4 pinos
- 1 x Conector de painel de áudio frontal
- 2 x conectores USB 2.0 ( suportando 4 portas USB 2.0 ) ( Suporta Proteção Contra ESD )
- 1 x conector USB 3.2 Gen1 ( suporta 2 portas USB 3.2 Gen1 ) ( Suporta Proteção Contra ESD )

*O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A ( 12W )

**O conector de Ventoínha do Gabinete suporta o ventilador do chassi de no máximo 1A ( 12W ) de potência do ventilador.
Painel Traseiro
- 1 x Porta de Mouse / Teclado PS/2
- 1 x Porta D-Sub
- 1 x Porta HDMI
- 2 x portas USB 2.0 ( Suporta Proteção Contra ESD )
- 4 x portas USB 3.2 Gen1 ( Suporta Proteção Contra ESD )
- 1 x Porta de Rede RJ-45 com LED ( LED de ACESSO E LED de VELOCIDADE )
- conectores de Áudio HD: Entrada de Linha / Alto-Falante Frontal / Microfone
Software e UEFI
Software
- ASRock APP Charger
- ASRock XFast LAN
UEFI
- UEFI Full HD ASRock
- ASRock Instant Flash
- ASRock Easy RAID Installer

*Estes utilitários podem ser baixados na APP Shop.
CD de Suporte
- Drivers, Utilitários, AntiVirus (Versão Trial) Barra de Tarefas e Navegador Google Chrome
Acessórios
- Guia Rápido de Instalação, CD de Suporte, Protetor E/S
- 2 x Cabos de dados SATA
- 1 x Parafuso para o Soquete M.2
Monitor de Hardware
- Sensor de temperatura CPU / Gabinete
- Tacômetro do Ventilador do CPU / Gabinete
- Quiet Fan CPU / Gabinete
- Controle multi-velocidade de ventoinha de CPU/Gabinete
- Detecção CASE OPEN
- Monitoramento de Voltagem: +12V, +5V, +3.3V, Vcore
Formato
- Formato Micro ATX: 9.0-in x 7.9-in, 23.0 cm x 20.1 cm
- Design com Capacitores Sólidos
SO
- Microsoft Windows 10 64-bit
Certificações
- FCC, CE
- Pronta para ErP/EuP ( Necessário fonte de alimentação pronta para ErP/EuP )
